VAIOノート(PCG-SRX3)のバッテリー(PCGA-BP2S)が壊れた→セル交換で安く修理

　私のPC環境は、ディスクトップでほとんどのことをしているが、LANのネットワークでVAIOノート(PCG-SRX3)のハードディスクを使っている。違う場所（コタツなど）でPCを使うときには、そのノートを持ち運ぶが、充電器をふたつ使うので、いつもこのノートPCは充電状態でした。

＜故障状況、バッテリーの仕様など＞
　あるとき、出先にノートを（充電器なしで）持ち出し、立ち上げようとしたがウンともスンともいわない。PC本体がやられたのかとショックを受けたが、調べるうちにバッテリーらしいとわかる。

・PCと電池
　VAIO-PCG-SRX3、PCGA-BP2S
・バッテリー情報：
　バッテリーレベル：満充電100%、放電予測時間：4:29、スタミナモードで24:39
・詳細情報
　製造メーカ：Sony-Corp/バッテリー名：PCGA-BP2S/種類：Li-ion、充電サイクル：39回/残容量=満充電容量=設計容量：39.96Wh

が、ACコンセントを外すとシステムが落ちる。再立ち上げ直後に見ると、残容量＝５％になっている。

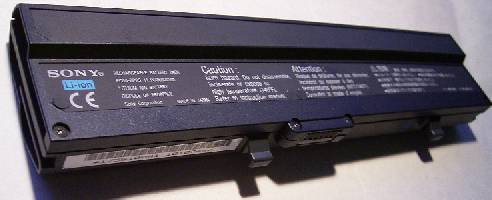

【0894.jpg：PCGA-BP2S】

PCGA-BP2Sは、11.1V 3600mAh　リチウムイオン電池で、その仕様は：
・18650・・・（直径18mm）（長さ65.0mm）
・3.7V 1800mAh・・・電圧と容量
・3.7V 1800mAhのセルを、3個直列＝11.1V、2個並列＝3600mAh
　　┏□┳□┳□┓
　　┣□╋□╋□┫
・リチウムイオン電池は、出火する場合があるとのことで、注意が必要です。

　サポートセンターに電話し、状況話すがやはりバッテリーだろうとのこと。購入後２年も経っていないと言うが保障期間は１年と、取り合わない。バッテリーは修理もしないとのこと。

　純正バッテリー（PCGA-BP2S）を買うと、ソフマップ、ヨドバシなどでも25,800円もする。そんな馬鹿な！単に停電対策なのに！！。Web内を探し回ると一番安くても23,500円。相当品（Century-CBTSV-SR）が17,800円。まだ高い。

＜Webで調査・皆さんのノウハウ＞
　検索結果の中に・・・ノートPCのバッテリーのセル交換の記事を幾つか見つけました。
　・VAIO PCG-SR9M/K の電池セル交換【3.7V 1800mAhのセル6個】
　・VAIO PCG-505EX の電池セル交換【3.7V 1500mAhのセル3個使用】
　・VAIO PCG-C1の外付けBattery製作【Compaq Battery の外付けバッテリ作成】
　・Gateway Solo3150の電池セル交換【3.7V 1800mAhのセル8個使用】
　・NEC PC-LA13/S14の電池セル交換【3.6V1800mmAhのセル4個使用】
　・Panasonic AL-1T515J5の電池セル交換【3.6V1200mAhのセル3個使用】
　・PanasonicノートCF-M2Cの電池セル交換【3.7V 1800mAhのセル3個使用】

＜電池セルの入手、仕様＞
　・http://genpin.com/「現品限り」です。
　・リチウムイオン充電電池US18650GRｘ２本入りパック（7.4V 1800mAh」が890円。３パック注文（送料300+代引き400+税の計は3,538円）
　・2日後には到着
　・SONY、バッテリーパック、BP-LF1、7.4V 1800mAh、Li-ion

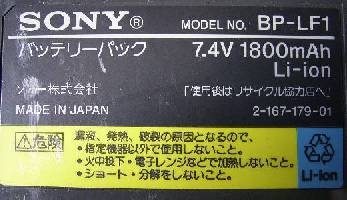

【0854.jpg：購入したバッテリーパック】【0855.jpg：】

＜分解作業-1：元のPCGA-BP2Sの容器・殻を開く＞
　・一番気を使いました。回路があり、殻の容器は再度使うわけなので、慎重にバラします。

　・まずコネクタ側４個所にあるねじは、６角のねじの特殊なもの。＋ドライバーでは合わず、私は－（マイナス）ドライバで代替しました。

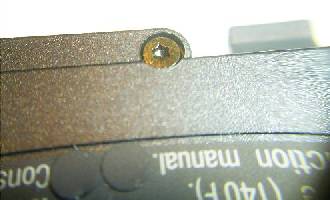

【0830.jpg：】【0890.jpg：】

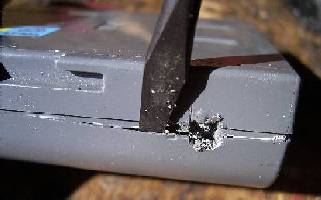

　・残り３面は、引っ掛けの形状で、これを空けるのに「指の爪、プラスチックのへら」のように容器を極力傷めないようなもので、少しづつこじ開けました。

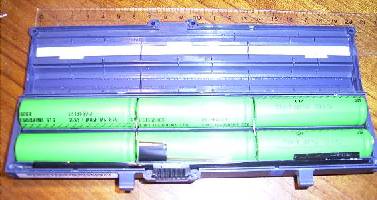

【0831.jpg：】

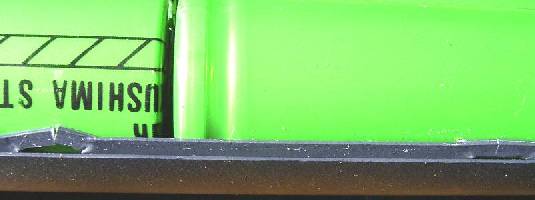

　・結果的には、引っ掛けの形状部分の２ヶ所ほどが壊れましたが、他はセーフなので再利用に支障はありませんでした。

【0863.jpg：】【0864.jpg：】
　・観察・・・セルの品名は「US18650GR、SONY Fukushima STG、G3P、STG 5JF14G」とありました。

＜分解作業-2：購入したのBP-LF1の容器・殻を開く、必要セルの取り出し＞
　・この容器は再利用しないので、気楽に解体しました。
　・周囲はすべて接着剤で止めてあるため、－（マイナス）ドライバを強引に差込み、順次周囲をはがしていきます。

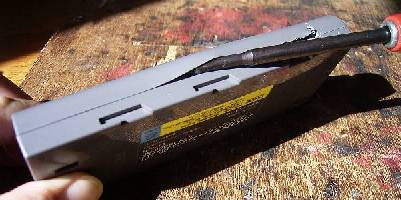

【0865/0860.jpg：容器・殻を開く】

　・容器の中には、セル以外に、充電回路、同一寸法のプラスティック容器などがありますが外し

【0857.jpg：】【0862.jpg：】

　・セルと回路のハンダを溶かして分離します。このとき、セルへの熱を極力減らすため、ピンセットや、わに口での放熱も考慮します。（60Wの半田ごてを使っています）

【0879.jpg：】【0872.jpg：】

　・電圧を測ったらほとんどが4Vでした。
　・観察・・・セルの品名は「US18650GR、SONY ENERGYTEC STG、G3、STG 61K071」とありました。

＜分解作業-3：元のPCGA-BP2Sのセル取り出し＞
　・セルは容器に両面接着テープで、見えない側全面に接着されていて、なかなか外せません。

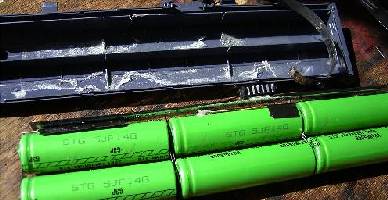

　・薄い金属片をヘラにして、この接着面を剥がしました。私の場合、壊れたメジャーのスプリングの一部を加工し、セルのカーブに沿って曲げ、セルの裏側に挿入、持ち上げます。そっとやらないと、セルと電子回路間の線を切ったり曲げることになるので慎重に。

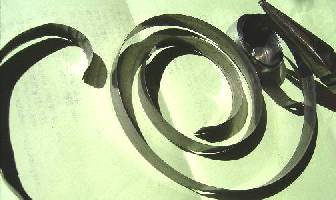

【0869.jpg：】【0866.jpg：】【0867.jpg：】

【0868.jpg：】

　・続いて、電子回路とセルを分離します。セルは２個ずつブロックになっていました。電子回路の基板のハンダを溶かし、外します。このとき、隣接の部品にハンダがつかないように注意してください。（組み立て時に再度記述）

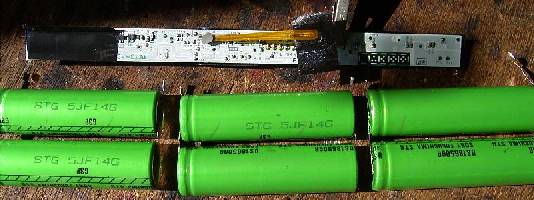

【0865.jpg：】【0871.jpg：】【0875.jpg：】

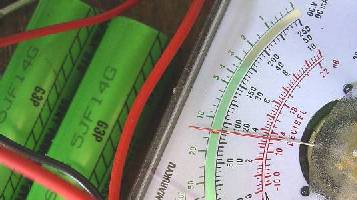

　・各電池の電圧を測ったところ、右２個のセルは０ボルトで、これが壊れていたのです。(他のふた組は3.3-3.4V)

【0877.jpg：】
　・ハンダの工作で、直列の長さがかなり伸びるのと、ケースにバッテリーが収まらなくなる恐れがありました。さらにまだ残り４個のセルは使えそうなので、そのまま使うことにします。（２個のみ取り替える）
　・観察・・・

＜組み立て作業-1：壊れたセルの取り替え、組み立て＞
　・壊れたセル（２個組）を一つずつに分けます。金具を利用するため、（旧のセル本体は壊れてもいいので）ラジオペンチでひねりながら溶接を外します。片方の金具は半分に切りました。（後で説明）

【0878.jpg：】
　・購入したセルの＋と－を接続している金具は切断のみします。（セル本体を壊さないため）

【0859.jpg：】
　・購入したセルに、壊れたセルから外した金具をハンダ付けします。ハンダはなるべく薄く。（高温でまず金具側にハンダを付け、セルには最後に溶接。このとき、本体にあまり熱が伝わらないよう、わに口でクリップします）

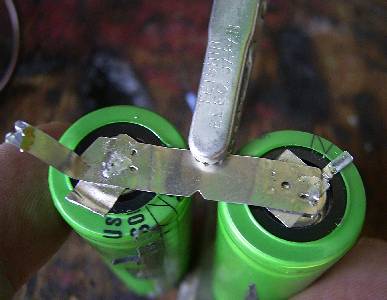

【0880.jpg：】
　・写真は＋側、－側は図ｘｘのように既存の金具同士をハンダ付けし、さらに既存の金具をつなぎました。（電子回路との角度と、セルの間隔などをかなり検討して）

＜組み立て作業-2：新セルを、電子回路に溶接しなおす+ケースに挿入＞
　・３組のセルを電子回路にハンダ付けしなおします。（セルに熱を伝えないようにピンセットなどで押さえながら）
　・４個所ありますが、電子回路の他の部分にハンダがつかないように注意します。（私はICの足にハンダを飛ばしてしまい、虫眼鏡で確認しながら取り除きました）
　・ケースのセパレーターをまたぐように挿入するので、ハンダする金具の長さや角度もリトライしながら。

【0873.jpg：】【0881.jpg：】【0882.jpg：】【0883.jpg：】

　・電圧が皆あることを確認し、電子回路へのホコリ等をよく掃除して、
　・ケースに挿入します。金具２個分とハンダの厚み分、長くなっていますので、挿入はちょっと力が要ります。

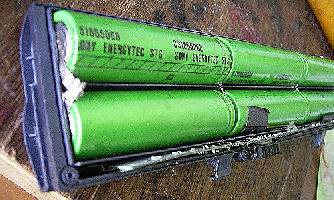

【0886.jpg：】
　・今回は２個のみ取り替えたので、長さも1mm程度の追加ですが、もし６個とも取り替えると3mmほどの追加で、ケースに収まらない可能性もあります。ほとんど削る余裕がないほどケースは薄いので、金具を１重にする工夫が必要でしょう。・・・既存利用＋細い線など

＜組み立て作業-3：点検＋ケースの蓋を戻す＞

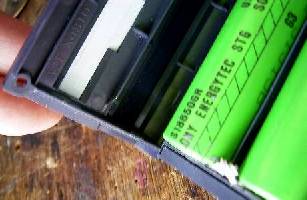

　・写真のように、端の金具は既存のものをそのまま相互につなぎました。(長さを押さえるため)　このため蓋が当たります。上蓋のセパレータをその部分切断し、蓋をします。

【0888.jpg：】
　・4つのネジを止め、３方の噛み合わせを押さえて完成です。
　・結果的に若干隙間が出来ていますが、この程度は支障ないようです。

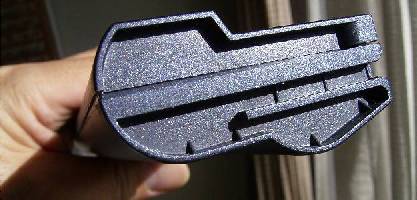

【0892.jpg：】

＜動作試験＞
　・バッテリーケースを、本体に装着し、電源を入れます。
　・充電、電池駆動とも正常でした。

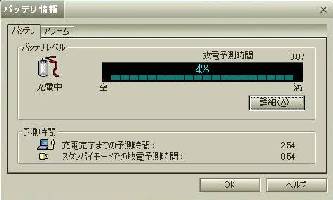

【after1.jpg：】

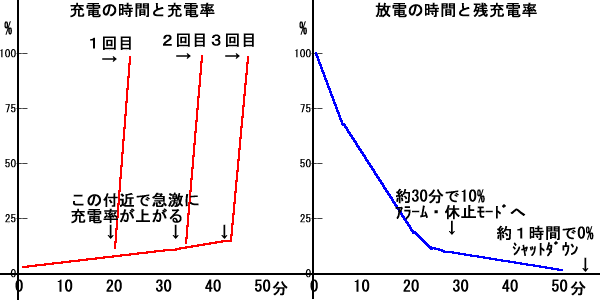

　・充電状況と電池駆動の時間を以下の図で表します。

【after2.gif：】

＜結果と問題点・課題＞
　・バッテリーの充電・駆動はできるようになりましたが、電池駆動の時間が１時間程度と短い。（当面は常にACを使っていて、停電対策だからいいが）
　・これは、多分電池セル６個をすべて取り替えることで解決できそう。
　・が、[組み立て作業-2]で書いたように、ケースの中のサイズが３mmほど長くなる可能性があり、細い線で接続する＋上蓋のセパレータをさらに切断することになるでしょう。
