VTRからパノラマ画像を作る
 ビデオカメラで撮影した画像から、Web-HPで見るためのパノラマ画面の作り方

 How to make a Panoramic-picture from VTR data , by Kitamura  ●<<<date 2001.10.11
 ここで説明するは、ビデオカメラで撮影した画像から、HPで見るためのパノラマ画面の作り方で、多分デジカメからのデータ処理もほぼ同じと思います。
 加工のツールにもあるようですが、以下は手作業でのやり方です。

・目的と素材・完成画面 :VTRで撮った、バラバラの複数画面を



  ↓ こんな画面にしたい。・・・通常の画面では狭いものしか・・・ワイドに
  ↓ これで大体160°くらいの撮影範囲 ≒通常写真では3-4枚分を接続している。


   |
・必要器機/ソフト
 ・撮影・・・VTR(DV/Hi-8)、フィルム
 ・キャプチャ機器
 ・編集ソフト・・・・・・<以下の記述はPaint Shop Pro 4.20J利用>
 ・FTPソフト・ブラウザ
   |
・撮影時の注意事項
 ・ゆっくり身体を回転させる=ぶれ防止+画像をシャープに
 ・山/谷の撮影=見上げる/見下ろす時
  ・・・頂上付近は空が入って、自動露出で山が暗く写る。上に向かって狭くなる。
  ・・・中腹は、自動露出で山が明るく写る
  ・・・谷は、下に向かって狭くなる。が、近くの地面は大きく写る。
   |
・キャプチャ時の注意事項
 ・取得画像ファイルの格納フォルダー準備(分類できるように・・・日時、場所等)
 ・画像はそれぞれ半分程度オーバラップしてキャプチャする(接続・加工時になめらか+余裕できる)
   |
   |

・編集方法

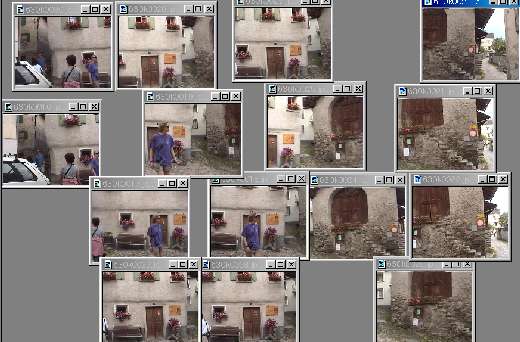

1)並べて全体像を見る
:どの画像使うかの概略決定→左上の画像を確定する
 (左上の画像にする理由 = カメラやキャプチャのソフト特性にもよるが、画像右面の画質が不十分なことが多いため=右へ重ねて接続するため)

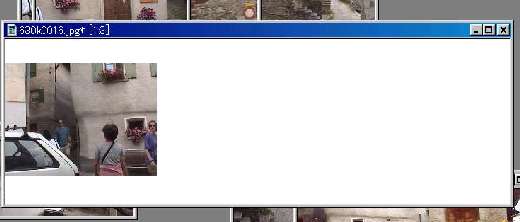

2)その画像の右・上下に、画面の幅・高さを広げる
  ・広げ方・・・「イメージ」「キャンバスのサイズ(幅・高さ)」
   上下/左右に広げるときは「キャンバスのサイズ(幅・高さ)画像を中央に配置」


3)つなげる画像のcopy
  ・どこの部分をcopyするか・・なるべく中央のデータを用いる
   ・・・上下左右の部分はゆがみ、色変化多いため
  ・「選択範囲指定」「編集」「copy」

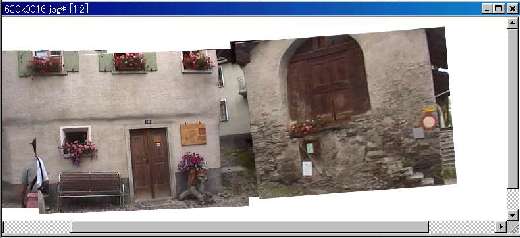

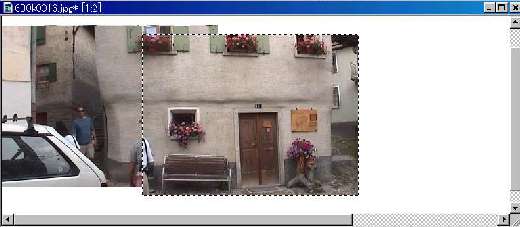

4)画面への張り付け
  ・「編集」「張り付け」「新しい選択範囲」

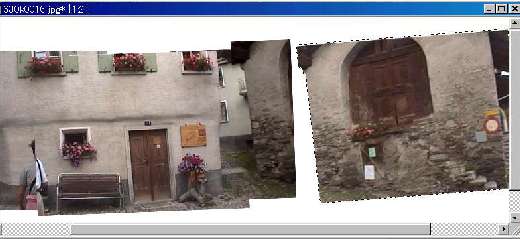

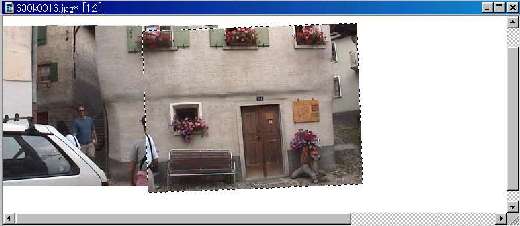

 4−2)回転:

 ↓  傾きなどで角度を調整

    (人物などはあとで消す予定)

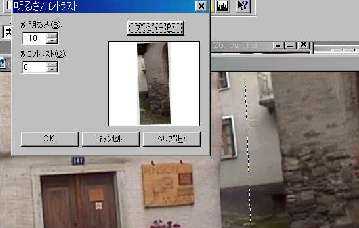

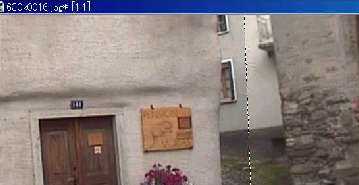

 4−3)明度調整:

 ↓  明度が若干違う(壁の部分が明るさ違う)ので調整


 4−4)輪郭取ってcopy:

 ↓  矩形では色の差、縮尺、等が違うので、輪郭切り取って

 ↓  張り付け+位置あわせ

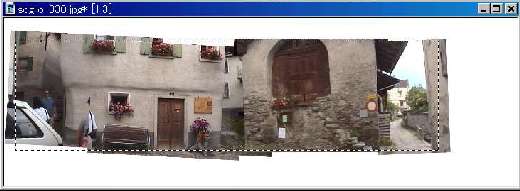

 4−5)全体の粗い画面完成 → トリミング:

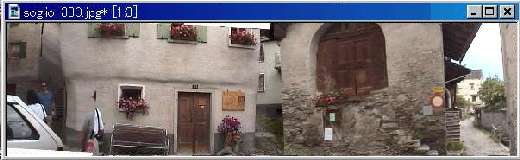

 ↓  トリミング後

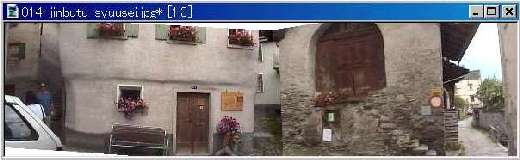

5)不要な人・物の修正:同一柄・色部分をcopy+ペーストし、不要物を削除
 →   →

 copyし、回転させてギザギザを減らす

 ↓


6)接線・輪郭などの処理:写真のつなぎ目の各部分をソフト化する(ぼやかす)。必要時にはシャープ化も

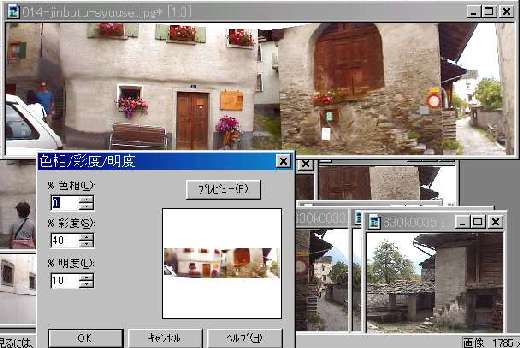

7)色修正:明度を変えて、カラフルに?

 ↓  彩度(鮮やかさ)、明度(明るさ)、色相(色具合)を加工する


8−1)最終構図−1:トリミング(=部分切り取り:四角・変形)、画像サイズ変更(大きさ・重さ)・・の結果こうなった


 ↓  車や、上の花が切れている・・・・どうする?
8−2)最終構図−2:サイズ小さくし、車はあきらめる


 ↓  努力する・・・・
8−3)最終構図−3:車を同じように消して、人物を作り上げ、花は他から合成して・・・時間かけても・・・ただここまでやると、やりすぎ??


9)ファイルの格納

 画像全体の回転=カーブ
   仰角によるカーブ=水平・見上げる・見下ろす撮影の場合

   |
・仰角によるカーブ=水平・見上げる・見下ろす撮影の事例





   |
・見せ方
  サマリ→通常→拡大表示:重さ・興味度・内容
  並べ方、リンク(文字アンカーから、サマリの絵から、絵の一部分から)
   |
・効果測定
  どうやる?難しい
  接近数調査・アンケート・mail・知人・他の人の作品見る・・・
   |
・その他
  ・動画・音声:ブロードバンドの時代だから

  ・PR

  ・印刷画面とHP画面?
  ・上下に長い画面(タワー撮影)ではどうする?
  ・VTRカメラを縦に構えると どうなる?
   |
●今回はここまで・・・・
◎この画面、複数のHTMLに分ける必要ある。(重い)
 が、社内のLANだから早いので良いか?

●スクロールが、延々と・・・・
 これは何とかしなければ・・・・
